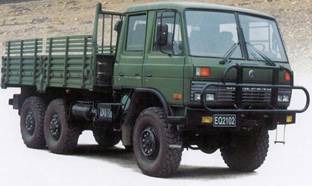

EQ2102主要總成
|
發動機 |
離合器 |
變速器 |
分動器 |
|
6BT5.9直列、六缸、水冷式、四沖程、增壓柴油發動機 |
單片干式螺旋彈簧離合器，摩擦片外徑Φ350mm，液壓遠距離操縱，帶氣壓助力器 |
機械式5檔變速器，采用機械式遠距離雙聯桿操縱 |
機械式常嚙合齒輪接合套換檔（新車采用同步器），二個檔位，使用遠距離電控氣操縱 |
EQ2102的正確使用
一、 走合期的使用
東風汽車公司規定的走合里程為1000-2500km，在走合期內應減少裝載量，加強對車輛的保養。
1、 走合前
1) 清洗汽車，檢查各部位的連接和緊固情況，特別要注意對行車安全有影響的部件，例如：轉向系統、制動系統等。
2) 檢查發動機水箱的冷卻液容量，檢查冷卻系統的部件及各連接管路有無泄漏現象發生。
3) 檢查發動機、變速器、分動器、轉向器、前中后橋、平衡軸承轂及絞盤減速盤等處的潤滑油的油面高度，不足時添加，并檢查各部位有無泄漏現象。
4) 檢查制動系統工作是否正常，各管路接頭處有無漏氣現象。
5) 檢查轉向系統各部位有無松曠和發卡現象。
6) 檢查電器、燈光和儀表的工作是否正常，并檢查蓄電池電解液液面。
7) 檢查輪胎氣壓是否達到要求。
8) 檢查變速器、分動器各個檔位、前橋能否正常結合。
9) 檢查平頭駕駛室翻轉功能是否正常，鎖止是否可靠。
2、 走合期內
在走合期內行車應注意以下幾個方面：
1) 走合時，車輛應在平坦良好的路面上行駛，不應進入林區、礦區、路面條件差的地區。
2) 正確地進行操作行駛：平穩接合離合器，換檔要平順，不要拖檔；嚴禁熄火空檔滑行；盡量不要進行緊急制動。
3) 車速應限制在40km/h。
4) 裝載時應符合規定：500km內不裝載，500-1500km內裝載不準超過規定噸位的1/2，不得拖帶掛車。
5) 發動機轉速不能超過2000r/min，經常注意發動機機油壓力，控制發動機冷卻液的溫度在正常范圍內，發動機正常運行時的機油壓力應不低于69kPa。設計時的發動機工作水溫為88℃，一般水溫表的指針在H（Hot，過熱）和C（Cool，過冷）之間都是正常的。
6) 經常注意變速器、分動器、各驅動橋、車輪輪轂及制動鼓的溫度，若有異常發熱時應找出原因及時排除。
7) 走合500km后應檢查發動機潤滑油，若機油特別臟，應更換一次機油，以免因未清洗干凈的鐵屑、砂粒、臟物及磨屑等堵塞油道，拉傷軸瓦和缸筒等零件。更換機油時應在熱車時進行，按規定更換新的機油。
新車發動機走合期間應注意以下幾點：
1) 在發動機起動之后，使它處于適當?shù)妮p負荷或空載運行進行預熱；
2) 發動機嚴禁長時間怠速運轉不應超過5分鐘；
3) 避免長時間的恒速運行；
4) 合理使用變速檔位，避免發動機超轉速，過載；
5) 對發動機潤滑油面和冷卻液面要經常檢查；
6) 嚴禁突然將發動機熄火，應怠速運轉1－3分鐘后再熄火。
走和完成后應按走合保養項目進行保養。
二、 正常行駛期的使用保養
使用中，應注意以下幾個方面：
1、正確起動
發動機起動正確與否，對發動機的使用壽命有直接的影響。剛起動時，發動機各摩擦副中還沒有足夠的潤滑油進行潤滑，此時各部件的磨損較大，不應馬上起步行駛，應讓發動機運轉一段時間，觀察機油壓力表，確定發動機機油壓力正常后，再起步行駛。
2、保持發動機正常工作溫度
發動機的工作水溫應在80－90℃之間，過高或過低的溫度都會影響發動機的使用壽命。溫度過高，會引起金屬膨脹，破壞正常的工作間隙，容易產生活塞咬死、拉缸等危害，還會影響潤滑油的品質。溫度過低，會使發動機磨損加劇，縮短使用壽命。
3、中速行車
應經常在經濟車速下行駛，一方面使發動機處于經濟轉速，減少燃油消耗，另一方面發動機的磨損量也比較小。如果汽車經常以過高的車速行駛，發動機和傳動機構的負荷增加，行駛部件的疲勞磨損增大，將會影響行車安全，減少零部件的使用壽命。
4、防止汽車超載
當汽車超載使用時，發動機和底盤承載都要受到影響，發動機的磨損將會增大，底盤承載零件在通過不平的道路時，沖擊負荷有時很大，可能就會造成零件的損壞。
5、加強使用中的保養
汽車在使用過程中，采取預防措施、加強使用中的保養，對延長汽車零件使用壽命有重要作用。
每日檢查項目
每日的檢查項目主要由駕駛員進行，比較重要的每日檢查項目有以下幾個方面，全面的每日檢查項目應按照使用說明書上規定的進行。
1、啟動發動機之前
1) 檢查發動機冷卻液是否足夠
2) 檢查發動機潤滑油的油平面是否在規定的范圍內，即油面應在機油標尺的刻線“L”和“H”之間。發動機機油油面過高或過低，都是不允許的。油量不足應立即添加，油面過高，如果不是添加機油造成的，應查明原因。
3) 檢查動力轉向液壓油的油平面
4) 檢查發動機增壓器潤滑油管有無滲漏，如果有，應及時查明原因并解決
5) 發動機燃油油水分離器放水
6) 貯氣筒放水
7) 檢查輪胎狀況及其氣壓
8) 檢查各處有無泄漏、漏水、漏氣的情況發生
9) 檢查轉向系統、前后鋼板彈簧等處螺栓螺母的緊固情況
2、發動機起動后
1) 檢查各個儀表的工作情況：
l 機油壓力表應在正常的油壓范圍內，如果在15秒鐘之內沒有油壓顯示，機油警報燈也不熄滅，應馬上停機檢查修理。
l 燃油表的指針應在“E”（空）和“F”（滿）之間。
l 水溫表的指針應在發動機運轉一會兒后處于刻度盤的范圍之內。
l 電壓表的指針需在24V以上。
l 發動機轉速表是否工作正常。
l 氣壓表的指針最終應穩定在8 100kPa。
2) 檢查制動踏板的自由行程、有無發澀現象；方向盤自由轉向量和松動的檢查；檢查發動機排氣顏色是否正常；檢查制動效能，包括手制動和行車制動。
待以上檢查完畢后，儀表盤上的指示燈只有駐車制動和氣壓過低指示燈亮才是正常的；如果其它指示燈亮，則應該進行檢查并排除故障。當水溫表的指針指在正常范圍內，氣壓超過4.5100kPa和駐車指示燈熄滅后，才能起步。
如果在檢查中發現異�，F(xiàn)象，應及時進行處理，防止故障進一步擴大，以免引起更大的故障或造成事故。
EQB系列發動機保養
一、基本保養要領
要做到清潔、規范、正宗。
清潔就是保證發動機的油（機油、燃油）、氣（進入發動機的空氣）、水（發動機以防凍防銹也作為冷卻液）的清潔。
規范就是指操作、保養、維修作業要按規范做，不能單憑“經驗”，因?yàn)楦鞣N機型都有其特點，有其不同之處。
正宗指的是要使用東風汽車公司確認，指定的三濾（機濾、燃濾、空氣濾清器濾芯）、機油、防凍防銹液及東風汽車公司指定的，并由東風汽車公司提供的 EQB系列發動機配件。
二、進氣清潔保養要領
1、基本操作要求
1）做進氣系統保養工作，不要在發動機運轉時進行；
 2）沒有空濾芯不要運轉；
3）空濾芯和軟管破損不能運轉；
4）不要讓集塵杯積滿灰塵；
5）存放空濾芯時不能打開著放，或堆放在潮濕的地面；
6）用壓縮空氣吹空濾時，氣壓不能過高；
7）要在了解空濾器工作原理后，再做保養工作；
8）不要超里程吹濾芯；
9）在灰塵大的環境下，不要拆空濾芯；
10）空濾芯密封圈失效不能運轉發動機；
11）不能開著空濾器蓋運轉發動機；
12）要檢查所有密封圈和連接管，所有進氣都必須通過空濾芯；
13）要檢查空氣堵塞報警器與空濾器之間的連接管；
14）新濾芯有時不帶密封墊圈，安裝時要裝上；
2、正確檢查、保養EQB系列發動機的空濾器
 首先要了解B系列發動機的空濾結構特點，EQB系列發動機配備的空濾叫旋風式空氣濾清器，濾芯端部的塑料罩是導流罩。罩上的葉片使空氣旋轉，80％的灰塵在離心力的作用下分離，收集在集塵杯中，到達濾紙的灰塵為吸入量的20％，總的濾清效果在99.7％左右。所以不要將濾芯上的塑料導流罩漏裝，且要正確安裝。
3、記住規定的保養及更換周期
每4000公里清潔，每24000公里更換。如果道路灰塵較多應適當縮短濾芯清潔更換里程。注意有些駕駛員跑一趟車就拆下吹一下濾芯，使灰塵進入空濾器清潔側的機會增加了，同樣對發動機有害。通常，濾芯經5－6次以壓縮空氣吹的方法清潔后就應報廢，更換新空濾芯。清潔側在殼的底部應注意，拆裝時不能落灰。
安全濾芯裝上后不準拆下直至更換為止。
 三、燃油系、潤滑系及其它部位保養要領
1、燃油系保養要領
更換B系列發動機上的雙級燃油濾清器應注意以下內容：B系列發動機配有雙級燃油濾清器，第一級為帶放水閥的油水分離器，第二級為燃油濾清器。每日首次啟動前，應旋松油水分離器下端的放水閥，放水20秒，然后旋緊（不旋緊起動后會漏油）。如果氣溫低于0℃必須在每天收車后馬上放水。
每16000公里更換燃油濾清器。擰下舊燃濾連同里面的燃油一起報廢，不能將舊燃濾的燃油倒入新燃濾中，因舊燃濾殘存的機油帶有很多過濾出來的微粒。
不準使用摻有汽油，酒精的柴油。這是因?yàn)椴裼椭袚接衅�，酒精�?huì)降低燃油的粘度，這將增加燃油系（噴油泵、噴油器）的磨損。另外摻有汽油、酒精的柴油十六烷值會降低，使冷起動和暖車?yán)щy，并增加了發動機損壞的可能性。
延長高壓噴油泵和噴油嘴使用壽命的要點：
1）使用規定牌號的柴油，而且加入油箱的柴油必需經72小時以上的沉淀。
2）加強柴油的清潔管理，不合理的貯油方式要改變、（如加油用具要清潔、加油要經過過濾、避開風沙、從油桶加油時，不要晃動油桶或?qū)⑽推鞑宓降椎龋�，以及按�?guī)定保養發動機上的燃濾、燃油箱和車架上的燃油濾清器。
2、潤滑系保養要領
換下的機油濾清器要報廢，更換周期是8000公里，機濾和機油要一起更換；裝新機濾前要用干凈的機油加滿，裝時用手?jǐn)Q上，待密封圈接觸后再擰3/4轉。
3、其它
1）冷卻液不允許使用硬水，要使用防凍防銹液。
2）每32000公里調整氣門間隙。
3）三濾的貯存條件：不潮濕；無灰塵；不磕碰。這樣是為了防止三濾受潮、三濾進灰塵、三濾受磕碰變形
Ø 分動器高、低檔及前橋接入電控氣操縱

前橋動力輸入輸出開關 | |
分動器高低檔轉換開關 | |
操作：一、分動器掛高檔
1、點火鎖打到ON檔，首先檢查氣壓是否充足（達到6個氣壓）。
2、檢查變速器是否置于空檔位置。
3、踏下離合器踏板。
4、打開遠距離操縱開關（此時蜂鳴器鳴叫）。
5、分動器接高檔（轉動手柄至“高檔”位置）。此時駕駛室頂蓋儀表指示燈亮“兔子”圖案，表明分動器已掛上高檔。
6、關閉遠距離操縱開關。
二、分動器掛低檔
1、點火鎖打到ON檔，首先檢查氣壓是否充足（達到6個氣壓）。
2、檢查變速器是否置于空檔位置。
3、踏下離合器踏板。
4、打開遠距離操縱開關（此時蜂鳴器鳴叫）。
5、按下分動器前橋接入自鎖開關，轉動開關手柄至“接入”位置，此時駕駛室頂蓋儀表指示燈亮“橋”圖案。
6、分動器接低檔（轉動手柄至“低檔”位置）。此時駕駛室頂蓋儀表指示燈亮“龜”圖案，表明分動器已掛上低檔。
7、關閉遠距離操縱開關。
Ø 駕駛室翻轉
一、駕駛室翻轉前注意事項：
1、翻轉駕駛室前，務必先放下前防護欄，否則會頂壞駕駛室前圍中蓋板，甚至整個前圍及擋風玻璃。
2、盡可能將車輛停放在平坦的地面上。
3、確認手制動彈簧氣室處于制動狀態。
4、收拾好駕駛室內的一些零散物品，搬開容易在翻轉過程中掉下的物品。
5、確認備胎架處于鎖止?fàn)顟B(tài)。
6、注意頂棚的高度以及前方有無足夠的間隙。
二、駕駛室翻轉操作步驟：
1、從傾翻鎖定桿上拔下鎖銷。
2、把傾翻鎖定桿徹底拉下直到它被套進保持器中。
3、把油泵上的轉換手柄扳到“上”的位置。
4、搖動手油泵搖桿，駕駛室可慢慢傾翻。
5、當落下駕駛室時，將轉換開關手柄放到“下”的位置，搖動搖桿，駕駛室可慢慢落下。
6、駕駛室徹底放下后，把傾翻鎖定桿推上去，在把鎖銷插入傾翻鎖定桿支架的孔中。
Ø 備胎升降
一、備胎升降注意事項：
1、在拆卸備胎時，駕駛室必須處于鎖止?fàn)顟B(tài)。
2、拆下備胎架轉動支架的兩鎖止螺母，油泵手柄必須處于“下”的位置，以防止備胎自行落下。
3、確認備胎下落區域及地面無人及物品。
二、備胎升降步驟：
1、備胎放下：用輪胎套筒扳手拆下兩鎖止螺母，將油泵手柄扳到“上”的位置，用手向外拉動備胎轉動支架，備胎隨轉動支架緩緩轉動至地面。
2、備胎舉升：將油泵轉換開關手柄扳到“下”的位置，搖動搖桿，備胎隨轉動支架緩緩上升，待轉動支架徹底到位后，用輪胎套筒扳手所緊螺母。
Ø絞盤的使用
一、絞盤使用注意事項
1、絞盤收繩必須帶負荷
2、首次使用絞盤時，必須把鼓筒上鋼絲繩放完，帶上較大負荷收繩一次，以防絞盤亂扣，上層嵌入里層。
二、操作步驟
1、放出鋼絲繩：
將鼓筒離合器操縱手柄放在“合”的位置，變速器處于空檔，起動發動機，踏下離合器踏板，接通遠距離控制開關（此時蜂鳴器鳴叫），按下取力器自鎖開關，同時轉動手柄至“正”的位置，此時駕駛室頂蓋儀表指示燈亮“箭頭順時針旋轉”圖案，表明取力器已掛上，此時慢慢松開離合器，緩緩加油，并由另一人用手拉住鋼絲繩自被牽引物處
2、收鋼絲繩：
拉上駐車制動受控閥，并用木塊，石頭掩住車輪，將鼓筒離合器操縱機構手柄放在“合”的位置，變速器處于空檔 ，起動發動機，踏下離合器踏板，接通遠距離控制開關（此時蜂鳴器叫），按下取力器自鎖開關，同時轉動手柄至“反”的位置，此時駕駛室頂蓋儀表指示燈亮“箭頭逆時針旋轉”圖案，表明取力器已掛上，此時慢慢松開離合器，平穩加油，即可收卷鋼絲繩，開始牽引。牽引完后，踩下離合器踏板，按下取力器自鎖開關，同時轉動手柄至“0”的位置，將鼓筒離合器操縱手柄放在“離”的位置，關閉遠距離控制開關。
電器設備特點
東風軍用汽車采用的是成熟和可靠的東風載貨汽車電子與電器設備，除了裝置與東風載貨汽車相同的電源設備、用電設備、輔助設備和其他用電設備以外，還新增了一些裝置，最主要的是：
1、東風越野汽車要求前橋和中、后橋都能驅動，所以設置了分動器和取力器。分動器由電控氣操縱裝置獲得高、低兩檔，操縱前橋結合或分離，取力器也由氣動控制裝置獲得一個前進檔和一個倒檔。用電控氣操縱分動器和取力器，能夠減輕汽車駕駛員的勞動強度，電器設備中，采用了氣路電磁閥來控制氣路通斷，使氣缸按程序?qū)崿F(xiàn)自動控制汽車前橋接合或分離獲得一個前進檔和一個倒檔以及動力輸出等項操縱，東風軍用汽車稱此項控制為遠距離控制裝置。
2、軍用汽車要在戰爭環境下滿足汽車道路照明的需要，不僅設置了普通照明裝置還增設了防空照明裝置。
|
